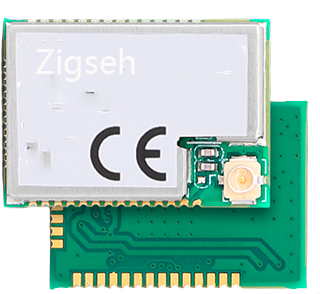

ZKZ02采用芯科平臺EFR32平臺，設計的嵌入式無線數據傳輸模塊，采用符合2.4GHz IEEE 802.15.4標準射頻收發器的ZigBee網絡為用戶提供無線數據傳輸功能。
· 核心方案： 芯科最新平臺EFR32
· 支持協議： ZigBee3.0 + SigMesh
· 高接收靈敏度：最高可達 -102.6dBm(Zigbee) -97(BLE)
· 出色的鏈路預算：最高可達 122.5dBm6
· 發射功率： +20 dbm
· 通信距離： 1000m
· 極低的功耗
◎休眠模式：<5.0μA
◎接收模式：9.5mA(Zigbee) 8.9mA(BLE)
◎發射模式：典型值：188mA@20dBm
· 15 個 GPIO 可根據用戶需要配置為多種功能接口
· 豐富的存儲資源
ZigBee參數
項 目 | 內 容 |
MCU芯片 | 芯科最新平臺 EFR32 |
通信標準及頻段 | IEEE 802.15.4 |
戶外/視距通信距離 | 1000 m |
發射功率 | 100 mw (+20dBm) |
通信理論帶寬 | 250 Kbps |
接收靈敏度 | -102.6 dBm |
網絡拓撲 | 點對點、點對多點、對等和Mesh網絡 |
信道 | 11 to 26 |
最大包字節數 | 300 Bytes |

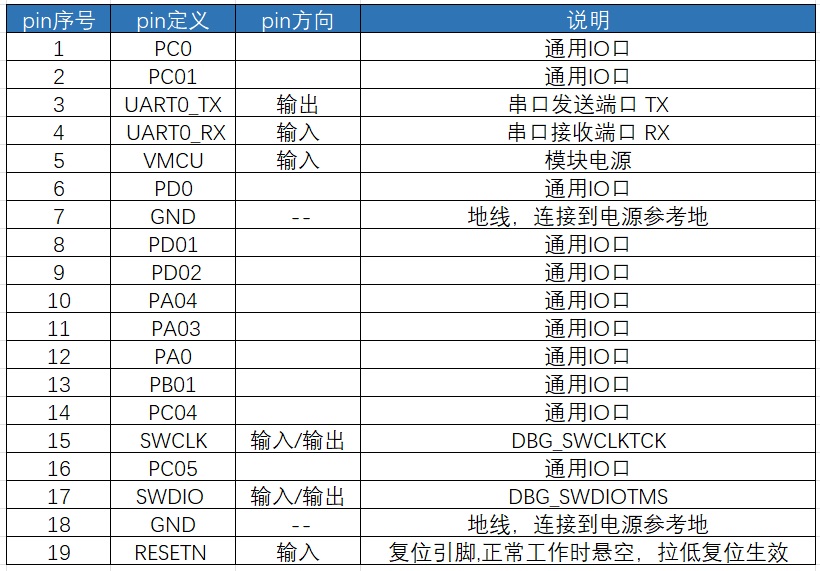

接口類型
項 目 | 內 容 |
UART口 | 數據位： 8位 |
天線接口 | U.FL射頻連接器/SAM/PCB/FPC，特性阻抗50歐 |
封裝接口 | 支持間距2.0mm郵票孔和2.0mm插針 |
供電
項 目 | 內 容 |
推薦電源 | DC 3.3V/0.5A |
工作電壓 | DC 2.8~3.6V @21dBm 2.2~3.6V @4.5dBm |
物理特性
項 目 | 內 容 |

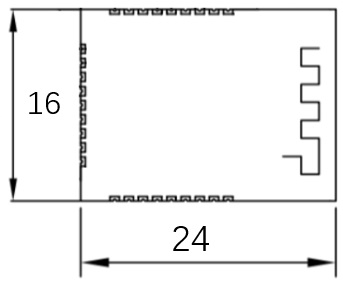

外形尺寸 | 20.4*14.8*2.5mm |
重量 | 3.0g |
其它參數
項 目 | 內 容 |
工作溫度 | -40~+85oC（-40~+185 oF） |
儲存溫度 | -40~+125oC（-40~+257oF） |
相對濕度 | 95%（無凝結） |
