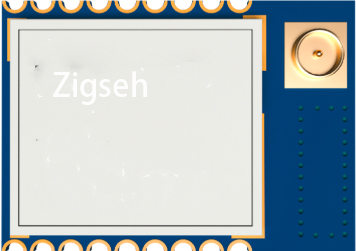

ZKB02采用Telink 的 TLSR8250F 芯片作為核心處理器，設計而成的一款帶有藍牙從設備固件的模塊，使用UART接口將手機/平板等主設備和MCU之間進行數據的透明傳輸，無需進行藍牙開發即可為產品增加藍牙功能，為產品開發提供便捷。
模塊特點
已過CE認證/FCC認證
超小體積，超低功耗，藍牙5.1協議棧
電氣特性
支持協議：BLE 5.1
模塊尺寸：15.1×11.2×0.8mm
工作電壓：Buck: 1.8V ≤ V（BAT_HIGH）≤ 3.3V if OTP read needed；
Buck: 1.1V ≤ V（BAT_HIGH） ≤ 3.3V if RAM retained；
Boost: 1.1V ≤ V（BAT_LOW） ≤ 1.65V；
工作頻率：2402-2480MHz
調制模式：GFSK
發射功率：-19.5~+2.5dBm
接收靈敏度：-94dBm
RX瞬時電流：2.2mA（system currents with DC-DC, VBAT_HIGH =3 V and 0 dBm）
TX瞬時電流：3.5mA(system currents with DC-DC, VBAT_HIGH =3 V and 0 dBm)
功耗：Clock-less hibernation mode: Buck 270 nA, Boost 240 nA
工作溫度：-40~+85℃
存儲溫度：-50~+150℃
傳輸距離：100米
天線：PCB/陶瓷
軟件功能
工作模式：從機模式，ibeacon模式
通訊接口：UART
通訊速率：1Mbps（實際速率：24K字節/秒，單鏈接對手機，手機藍牙4.2以上）
升級方式：支持OAD升級
波特率：921600（默認，可配置）
ZKB02基礎參數
型號 | ZKB02 | 天線 | PCB |

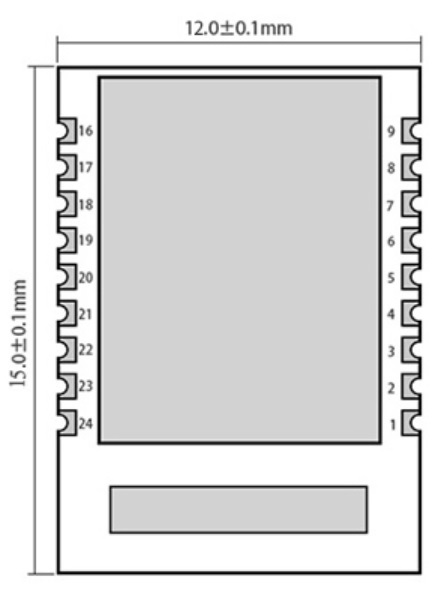

芯片型號 | TLSR8250F | 模塊尺寸 | 15.0×12.0×1.8mm |
存儲大小 | 512kB | RAM | 138kB |
接收靈敏度 | -97dBm | 發射功率 | 0dBm |
發射電流 | 0dBm-8mA | 接收電流 | 8mA |
GPIO | 12 | 固件 | 透傳從固件 |
認證 | CE、FCC、SRRC | ||
應用領域 | 智能家居、智能穿戴設備、消費電子 智慧醫療、安防設備、汽車設備、運動健身設備、儀器儀表 | ||

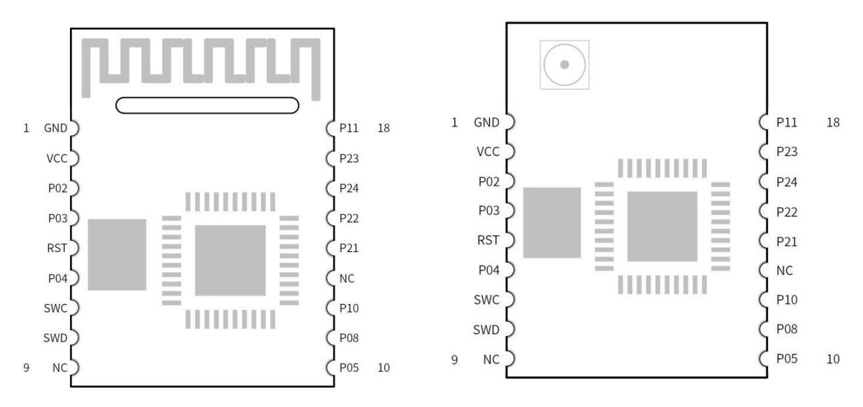

模塊腳 位序號 | 模塊腳 位名稱 | 芯片腳 位名稱 | 輸入/ 輸出 | 說明 |
1 | GND | GND | － | 模塊地 GND |
2 | VCC | VCC | － | 模塊電源 2.7 ~ 3.6V |
3 | IO2 | P07 | O | 輸出口（可定時翻轉）/睡眠狀態指示 |
4 | IO1 | PA0 | O | 連接狀態指示 0：藍牙已連接 1：藍牙未連接 輸出口（可定時翻轉） |
5 | RST | RST | I | 復位輸入腳，低電平有效，無內部上拉 |
6 | EN | PB1 | I | 模塊使能控制線（低電平有效） 0：模塊開始廣播，直到連接到移動設備 1：無論模塊當前狀態，立即進入完全睡眠狀態 |
7 | NC | － | 預留未來使用 | |
8 | NC | － | 預留未來使用 | |
9 | NC | － | 預留未來使用 | |
10 | RESTORE / IO0 | PA1 | I | 保持此引腳低電平 5s ，系統會恢復部分參數 （淺恢復），若保持 20s 以上則將會恢復全部參數（深度恢復）（見《系統復位與恢復》章節） |
11 | PWM4 | PB4 | I/O | 藍牙連接之后使用FFB1控制PWM輸出 |
12 | PWM5 | PB5 | I/O | 藍牙連接之后使用FFB1控制PWM輸出 |
13 | NC | － | － | 預留未來使用 |
14 | BRTS | PC0 | I | 作為數據發送請求（用來喚醒模塊） 0：主機有數據發送，模塊將等待接收來自主機的數據，此時模塊不睡眠 1：主機無數據發送，或主機數據發送完畢之后，應該將此信號線置 1 |
15 | BCTS | PC4 | O | 數據輸入信號（用來喚醒主機，可選） 0：模塊有數據發送到主機，主機接收模塊數據 1：模塊無數據發送到主機，或模塊數據發送完畢之后，會將此信號置 1 |
16 | TX | PC2 | O | 模塊串口發送端 |
17 | RX | PC3 | I | 模塊串口接收端 |
18 | ADC | PB7 | I |
